产品介绍

可提升式曝气器大致可分为2种:可提升式旋流曝气器、可提升式膜管曝气器

可提升式曝气器



1、可提升式膜管曝气器

产品简介:

提升式膜管曝气器是我公司经过多年努力,在吸取了国外多种同类产品优点的基础上,研制成功的新型增氧曝气器,是A/O工艺(活性污泥生化工艺)的核心设备,它有效地作用于池子的各个部位,安装及维修方便快捷,供氧均匀,能耗低。


产品特点:

※   安装灵活、方便、快捷,可在正常运行时安装,无需排水,维护简单。

※   橡胶膜管采用三元乙丙橡胶(EPDM)或硅橡胶制成,耐腐蚀性及抗老化性能好,使用寿命长,可达5-8年。

※   曝气孔为特殊开孔形式,使其具有良好的可张性和瞬时闭合性,曝气时可释放出直径小于1-3mm的微小气泡,氧利用率高达35~42%。

※   支撑体采用中空形式,大大降低了曝气管在水中的浮力,防止管路上浮。

※   利用导气槽进行气流分布,布气迅速均匀,曝气膜管受力均匀,延长了曝气膜管寿命和释放气泡的均匀性,提高了曝气效果;导气槽为狭窄的凹槽,其上的橡胶膜管区域不开曝气孔,停止供气时,橡胶膜紧贴住导气槽,从而防止了污水倒灌的发生。

※   充氧效率高,动力效率高、能耗低,投资省。


产品构造

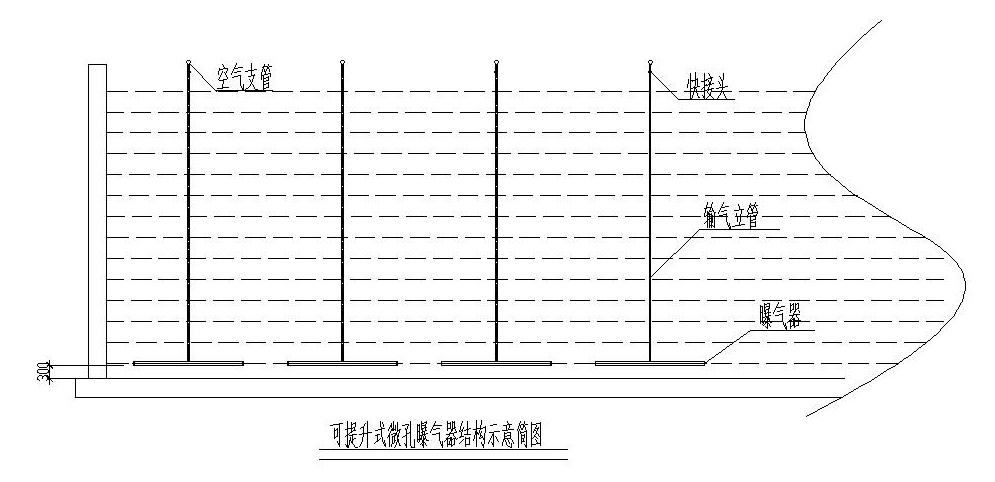

可提升式微孔曝气器主要有三部分构成,分别为曝气器主体(包括膜片、气室、支撑管等)、悬接气管(包括悬接布气支管、上下连接件及其紧固件等)、水面输气管道(包括通气支管、阀门及其紧固件等)。

技术参数

型号

500

750

1000

外径(mm

63

63

63

带孔部分长度(mm

500

750

1000

气泡直径(mm

1~3

1~3

1~3

大运行流量(Nm3/h

6

9

12

通气量(Nm3/h

4.0~6.0

4.0~6.0

4.0~6.0

服务面积(m2

0.5~2.0

0.5~2.0

0.5~2.0

膜片厚度(mm

2.0±0.1

2.0±0.1

2.0±0.1

材质

膜片/垫片

EDPM/硅橡胶

支撑座

PP

卡箍

304不锈钢

尺寸及重量(mm)


A

B

C

D

KG

500

560

500

63

3/4′′

0.8

750

810

750

63

3/4′′

1.1

1000

1060

1000

63

3/4′′

1.3

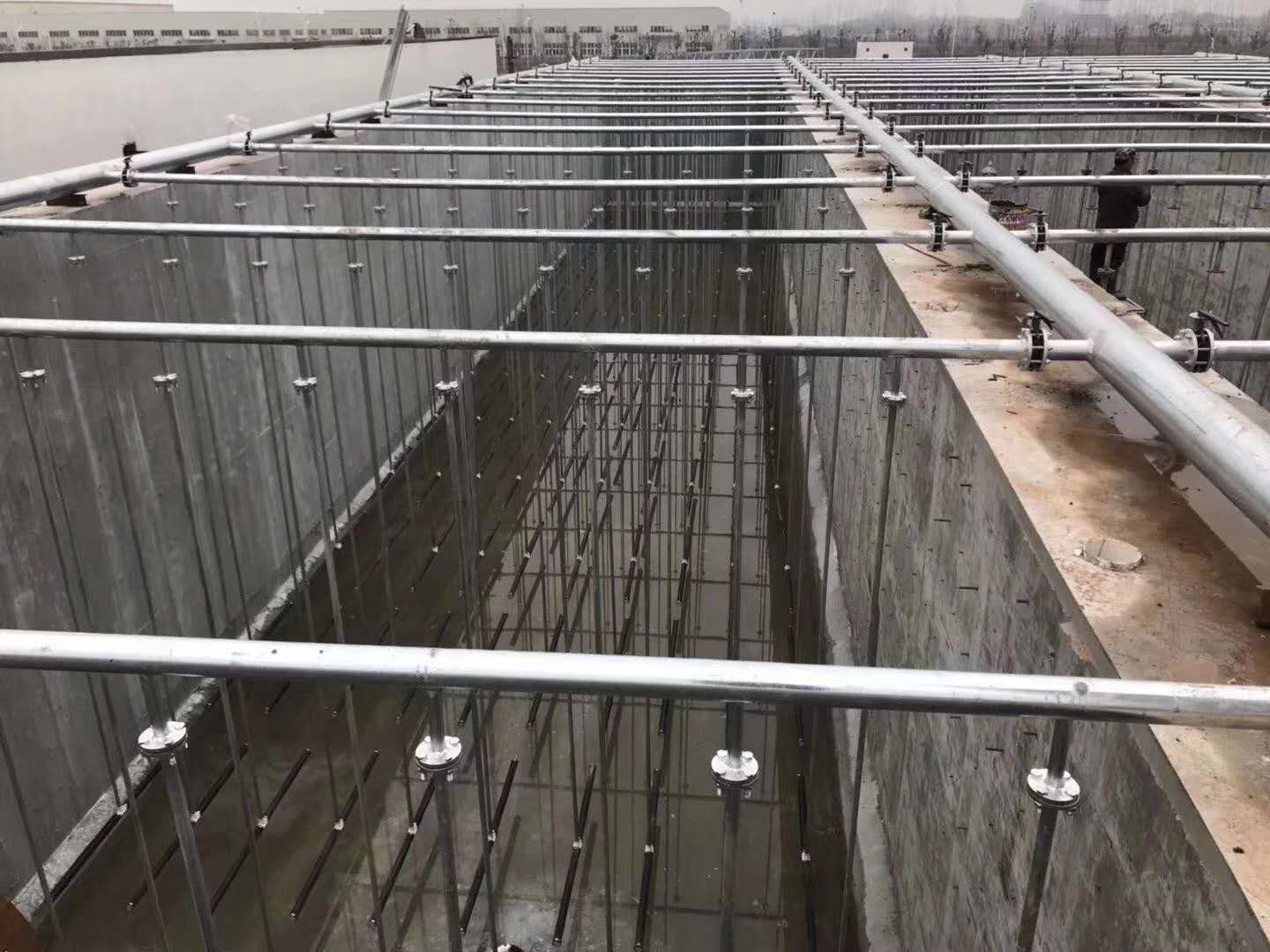

可提升式安装方式

主要适用于中小型尺寸水池,或无法排空水池维修的场合。系统采用不锈钢材质组件装配,基本组成包括:对联管,悬挂管,一根或多根固定架和曝气直管。

· 每套独立的组件放置在池底,通过法兰或快速接头和主曝气管连接。

· 采用平衡架作为支座以保证稳固。

· 安装不需要导轨或锚栓。

· 因此,即使在池子充满水运行时,每套组件也可以方便地拆卸和安装。

可提升式旋流曝气器




2、可提升式旋流曝气器

产品简介:

    可提升式旋流曝气器是引进国外工艺生产一种新型高效曝气装置,主要由外筒、进气管、倒流板、楔形构造物四部分组成,整体采用尼龙66+玻璃纤维(PA66+GF)材料加工制作而成,具有超强的力学性能和耐腐蚀性能。该装置安装方便,而且支持在线安装,无需用户清理池子或停产;与此同时,该装置还具有溶氧效率高、压损小、搅拌力强、不堵塞、池底无淤泥堆积、免维护、可间歇运行、寿命长等绝对优势;从国内外上千家企业用户多年使用效果来看,

    我厂可提升式旋流曝气器主要适用于各种市政污水、印染废水、化工废水、煤化工废水、造纸废水、淀粉废水、酒精废水、豆制品废水、食品加工废水等污水处理厂的新建扩建工程和老曝气池改造项目的曝气系统。在高盐、高油、高硬度、易结垢废水中优势更加明显。无需改变原有主管路,完全可以替换微孔曝气器。安装时间短,节省60%施工周期。


产品特点:

1)构造特别、永不堵塞:在运行过程中,由于压缩空气的大流量而使得气液混合器不会造成堵塞之困扰。适用于所有高浓度的废水处理池。

2)搅拌力强、无淤泥堆积:在整个曝气池中形成强劲的混合搅拌效果,保持活性污泥始终处于悬浮状态,同时也使曝气池底无淤泥堆积。

3)压损小、能耗低,节能:非常小的压力损失,相同供风量的前提下,使用风机能耗低。常年运行不堵塞、溶氧效率无衰减,无淤泥堆积;高效节能(节电25%以上)、单台曝气面积6-10㎡;

4)免维护、长寿命:气液混合器没有运动部件,坚固耐用,无需维护,使用寿命10年以上。

5)性能稳定:供氧能力不会随使用时间的增加而衰减,一直保持池内稳定的DO值。

6)无需池底固定安装,维保非常便捷,无需清理池子或停产,可在线安装。


运行原理

    我公司研发的新型曝气器是根据流体动力学原理设计的具有超高效的气液混合器,大流量的压缩空气从大口径的送气管直接送进气液混合器中,经导流器成螺旋状上升气流与混合器内的锲型物相遇被打碎成微细气泡,细气泡再与被吸进的液体在混合器内充分混合后螺旋喷出气液混合器,并在气液混合器周边形成循环流,增加微气泡在水中的滞留时间,因而大大提高了氧的利用率,使送进的空气和池中活性污泥达到了佳混合状态和长的滞留时间。

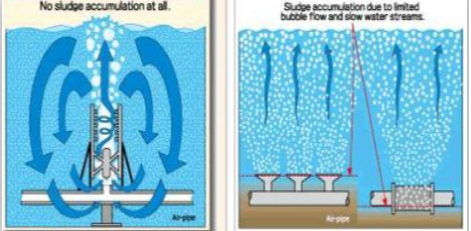

运行原理对比图

技术参数:



尼龙



35-45m³/小时

氧利用率

15%-18%

压力损耗

0.5-1.5pa

服务面积

4-10

适合水深

>3m

污泥浓度

间歇运行可60000mg/I

使用寿命

15年

工作温度

0-80℃



市政污水、工业污水、MBR系统


产品使用和优势

    适用于各种市政污水、印染废水、化工废水、煤化工水、造纸废水、淀粉废水、酒精废水、豆制品废水、食品加工废水等污水处理厂的新建扩建工程和老曝气池改造项目的曝气统在高盐、高油、高硬度、易结垢废水中优势更加明显。无需改变原有主管路,完全可以替换微孔曝气器。安装时间短;节省60%施工周期。


适用范围:

1、可提升曝气管是石化、纺织、炼油、焦化、造纸、印染、屠宰、酿造、制药、制革等工业废水及城市生活污水生化处理工程中新型节能曝气设备。

2、在已运行的曝气器的效率低或堵塞频繁不便维修时,可用可提升曝气管进行改造,提高增氧能力和搅拌效果。
